خط تولید پنل دیواری WPC ویژه با اکسترودر پیچ دوقلو مخروطی

خط تولید پنل دیواری WPC ویژه با اکسترودر پیچ دوقلو مخروطی

اجزاء و ویژگی ها:

در چند سال گذشته سیستم اکستروژن پروفیل که برای پروفیل PVC و WPC استفاده می شود ، با توجه به پیشرفت های تکنولوژیکی به طور قابل توجهی توسعه یافته است.تمرکز بر کیفیت بالاتر ، دوام بیشتر و سیستم های صرفه جویی در انرژی ، در نتیجه شرایط بازار و شرایط تولید.LANGBO MACHINERY هدف ارائه راه حل های مطلوب برای تقاضا و نیازهای صنعت است.

اکسترودر پیچ دوقلو مخروطیبرای کاربرد پروفیل PVC طراحی شده است.هدف ما ارائه راه حل های بهینه برای نیازهای خاص مشتری با مزیت انعطاف پذیری در انتخاب مواد ، عملکرد بالا و دوام طولانی مدت است.

امکانات

انعطاف پذیری بالا در ترکیب مواد اولیه

پلاستیک سازی ملایم و یکدست

بشکه با سیستم خنک کننده هوا

موتورهای AC برای مصرف کم انرژی

صفحه کنترل با صفحه لمسی رنگی

گستره محصول

قطر پیچ 51،65،80 میلی متر

ما طیف گسترده ای از جداول کالیبراسیون را ارائه می دهیم که یک راه حل مطلوب و مناسب برای هر نیاز و کاربرد ارائه می دهد.

امکانات

ارتفاع موتور و حرکت جانبی

حرکت طولی با موتور

حرکت کج مانوئل

تمام قطعاتی که با آب در تماس هستند از فولاد ضد زنگ ساخته شده است

محدوده محصول هزینه نگهداری پایین

طول میز از 4،5 تا 14 متر

پمپ های خلاء را می توان در صورت درخواست اضافه کرد

در واحدهای حمل و نقل کاترپیلار ، با استفاده از انعطاف پذیری در ابعاد پد و طول مسیر ، راه حل های بهینه را برای نیازهای مشتری ارائه می دهیم.حمل و نقل ما مجهز به دو پیست مستقل با گیربکس با تنظیم سرعت مداوم توسط اینورتر است.

امکانات

انعطاف پذیری در ابعاد پد

دو پیست مستقل با گیربکس

تنظیم سرعت توسط اینورتر

گستره محصول

محدوده عرض پد از 220 تا 500 میلی متر

طول مسیرها از 1400 تا 2000 میلی متر است


اکستروژن دو نوع برش برای کاربردهای پروفایل ارائه می دهد: سیستم های برش اره (سری TK) و گیوتین (GK PRO).بسته به ترجیح مشتری ، می توانیم این واحدها را به صورت جداگانه در ترکیب حمل و نقل یا برش جداگانه نصب کنیم.به عنوان گزینه ، برای آستانه پنجره و پروفیل های پانل گسترده مشابه ، ما همچنین سیستم برش عرضی (CC PRO) را برای برش پروفیل ها در اندازه های کوچکتر در عرض ارائه می دهیم.علاوه بر این واحدها ، واحد برش تیغه ما (سری BK) برای برش پروفیل با حداکثر مناسب است.ارتفاع 8 میلی متر ، بدون گرد و غبار و تراشه.

دستگاه برش اره

امکانات

ابعاد مختلف اره برای پروفیل های خاص
هزینه نگهداری پایین

دارای واحد جذب گرد و غبار

قابلیت تنظیم سرعت برش

جدول عنوان امکانات

جنس میز فولاد ضد زنگ است

سیستم کج پنوماتیک است

گستره محصول

طول استاندارد 6 متر است

طول را می توان در صورت درخواست تغییر داد

بسته به هندسه مشخصات ، می توانیم جداول غلتکی نیز ارائه دهیم

اکستروژن کامل شامل موارد زیر است:

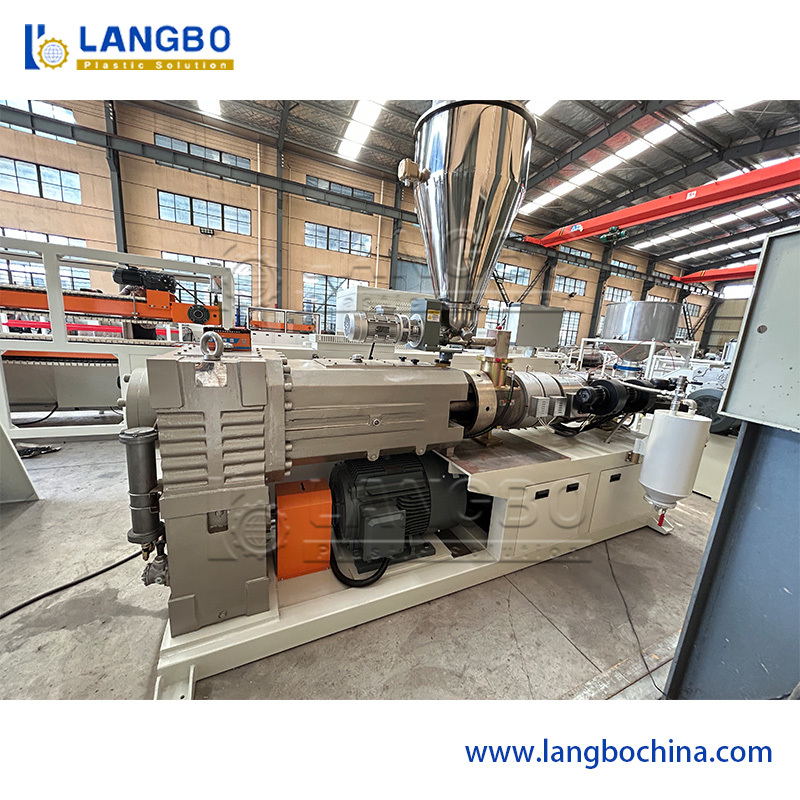

• اکسترودر پیچ دوقلو مخروطی:

برای ذوب و هم زدن مواد پلاستیکی استفاده می شود.LANGBO نوع پیچ و بشکه مخصوصی را تنظیم می کند که اختلاط کامل و یکنواخت را فراهم می کند.ما از جعبه دنده مخصوص برای اکسترودر استفاده می کنیم که بلبرینگ محوری دارد.موتور را به پیچ منتقل کنید.برای به حداقل رساندن مصرف برق ، ما از مارک معروف موتور رانندگی "SIEMENS" در اکسترودر خود استفاده می کنیم.سیستم اتوماسیون طراحی شده با PLC و کنترل پنل لمسی را می توان انتخاب کرد.

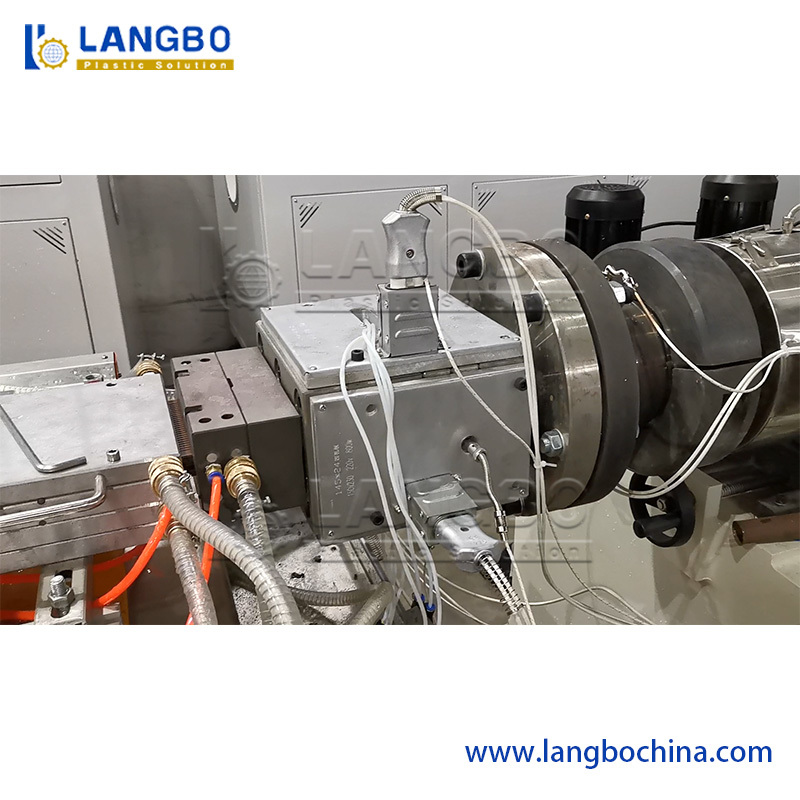

• قالب:

طراحی قالب ما ویسکوزیته ایده آل برای ذوب مواد برای تولید پروفیل می دهد.پس از پردازش مشخصات یا شکل به پلاستیک می دهد.تمام پلاستیک هایی که در تماس هستند روکش دارند ، به طوری که تلفات خسارت به حداقل می رسد.

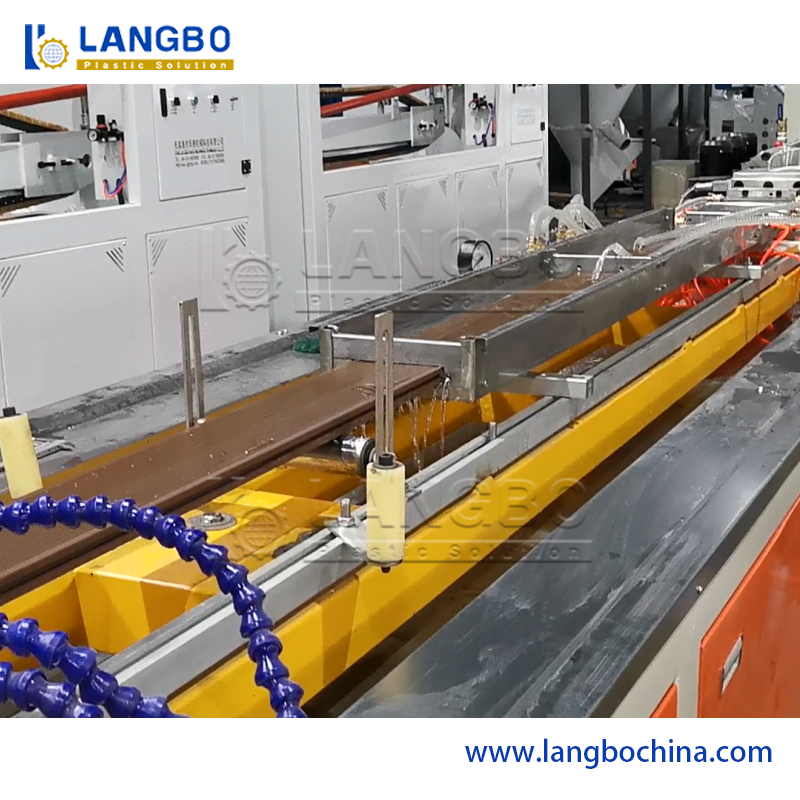

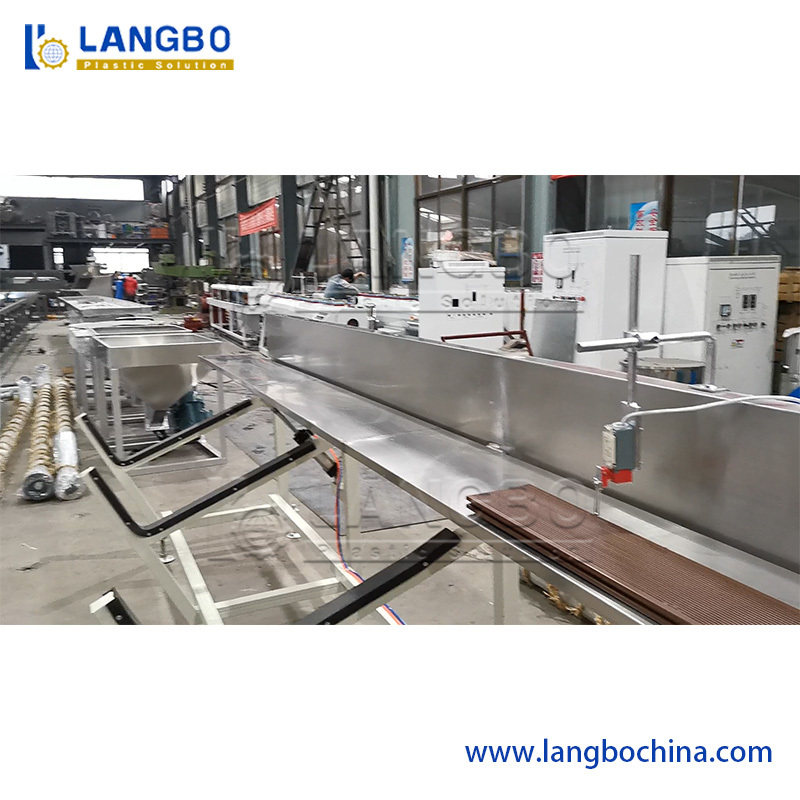

• جدول کالیبراسیون:

مشخصات شکل گرفته از قالب در جدول کالیبراسیون تحت عملیات کالیبراسیون و سرمایش قرار می گیرند.طراحی جدول کالیبراسیون با توجه به نوع و ویژگی پروفیل متفاوت است.ناحیه ای که با آب تماس دارد از فولاد ضد زنگ ساخته شده است تا از خوردگی جلوگیری شود.

• انتقال کاترپیلار:

بسته به ناحیه تماس که با اندازه گیری پروفایل ارتباط دارد ، طراحی حمل و نقل کاترپیلار تغییر می کند.کنترل اینورتر در تمام جابجایی های کاترپیلار استاندارد است.به همین دلیل ، سرعت را می توان با توجه به میزان خروجی مواد تنظیم کرد.انتقال کاترپیلار همچنین قادر به تنظیم اندازه گیری از طریق تجهیزات کنترل سرعت است.

• دستگاه برش اره:

در شرایط کار سریع ، اره پروفیل از نظر فرکانس برش با راندمان بالا کار می کند.همانطور که میز اره و گیره ها به طور همزمان حرکت می کنند.اره پروفیل را در طول مورد نیاز برش می دهد.

در طول پردازش برش ، گرد و غبار ظاهر می شود ، به منظور جلوگیری از این موارد در منطقه تولید ، یک واحد جمع آوری گرد و غبار در برش اره یکپارچه شده است.این دستگاه گرد و غبار را به طور موثر جذب می کند و به محل ذخیره می رود.

• واحد راهنمایی:  روی سیلندر پنوماتیک کار می کند.
