خط بثق أنابيب PVC 400-710 مم بمحرك 92/188 بقوة 110 كيلو وات

تصميم أنابيب PVC 400-710 مم:

بالنسبة لأنابيب PVC الكبيرة، غالبًا ما تُستخدم في أنابيب إمدادات المياه الصناعية. وهي تستخدم على نطاق واسع في المملكة العربية السعودية ودول الشرق الأوسط. بالنسبة للأنابيب ذات القطر الكبير، يمكن أن تصل سعتها إلى 800-1000 كجم/ساعة. لدينا خبرة كبيرة في أنابيب PVC ذات القطر الكبير. لهذا الخط، نعتمد على جهاز بثق 92/188 بقوة 110 كيلو وات لضمان سرعة بثق مستقرة. مادة القالب تعتمد على 40Cr مع جهاز استشعار درجة الحرارة. المحرك هو Siemens-beide (مشروع مشترك في الصين). يحتوي على خزان تفريغ بطول 6 أمتار وأربع وحدات سحب مجنزرة.

في عملية بثق أنابيب PVC، ما هي النقاط التي يجب الانتباه إليها؟

أثناء عملية بثق أنابيب CPVC (البولي فينيل كلوريد المكلور)، تتطلب عدة نقاط اهتمامًا دقيقًا لضمان إنتاج أنابيب عالية الجودة. فيما يلي بعض النقاط الرئيسية:

1. **مناولة المواد والخلط**:

- تأكد من المناولة والخلط المناسبين لراتنج CPVC والمواد المضافة لتحقيق تشتت موحد واتساق في المادة. الخلط المناسب ضروري للحفاظ على الخصائص المرغوبة لمركب CPVC.

2. **التحكم في درجة الحرارة**:

- راقب وتحكم في درجة حرارة البثق بعناية، حيث أن مادة CPVC لها متطلبات درجة حرارة محددة للمعالجة. حافظ على درجة الحرارة ضمن النطاق الموصى به لمنع تدهور المادة وضمان تدفق المصهور المناسب.

3. **تصميم وتكوين البرغي**:

- استخدم براغي بثق مصممة خصيصًا لمعالجة مادة CPVC. يجب أن يوفر تصميم البرغي خلطًا وتجانسًا كافيين للمصهور مع تقليل تسخين القص لتجنب تدهور المادة.

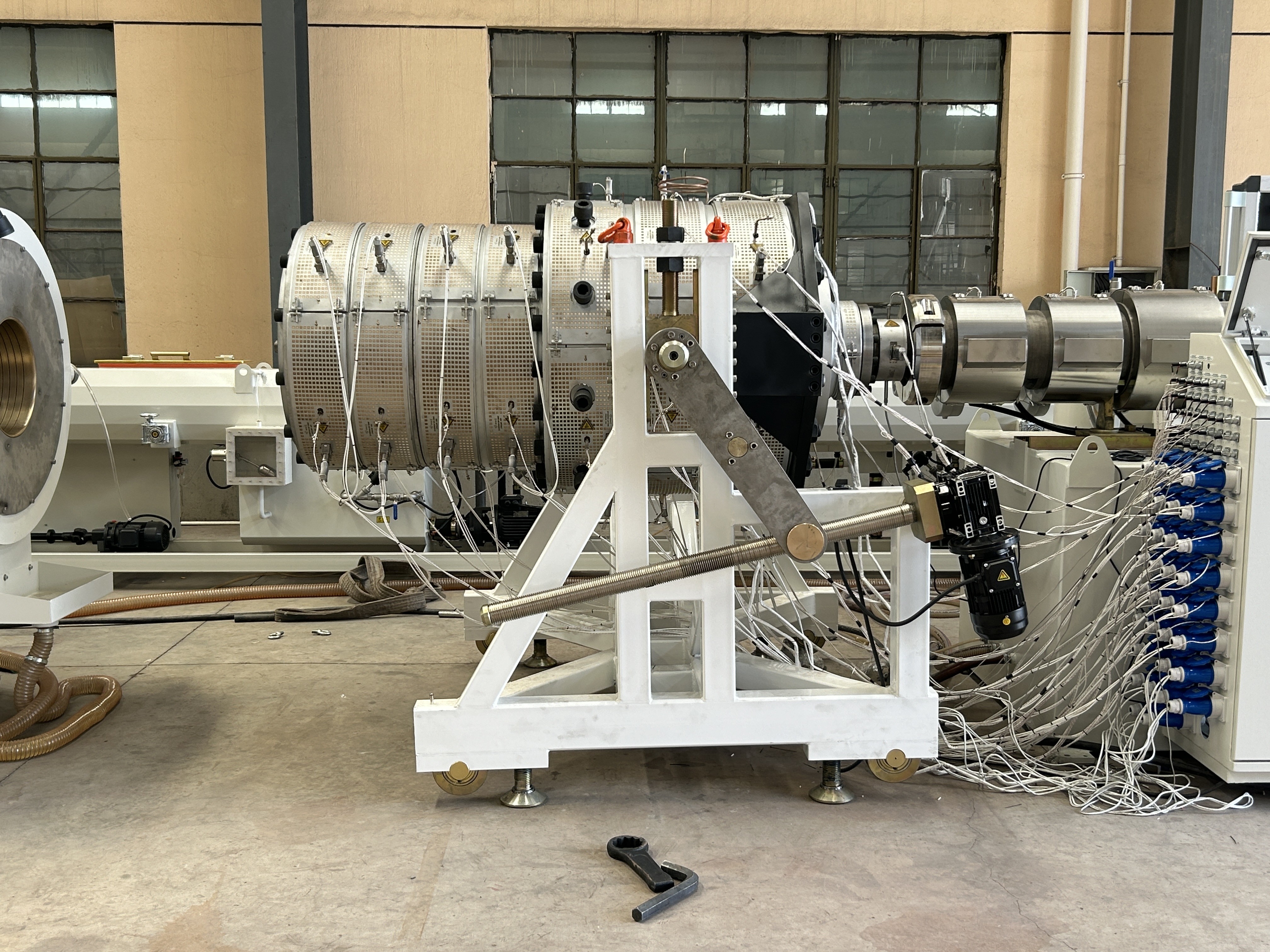

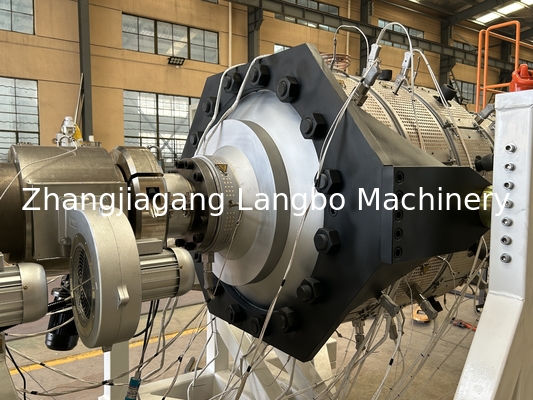

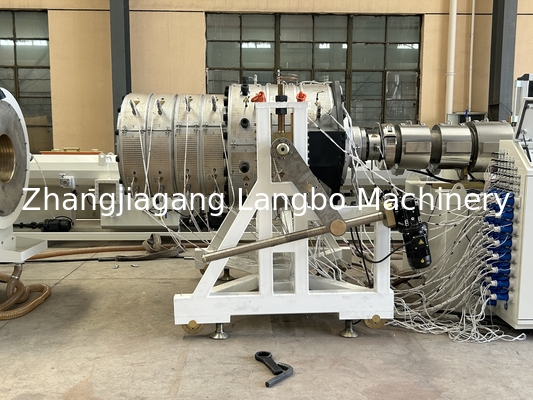

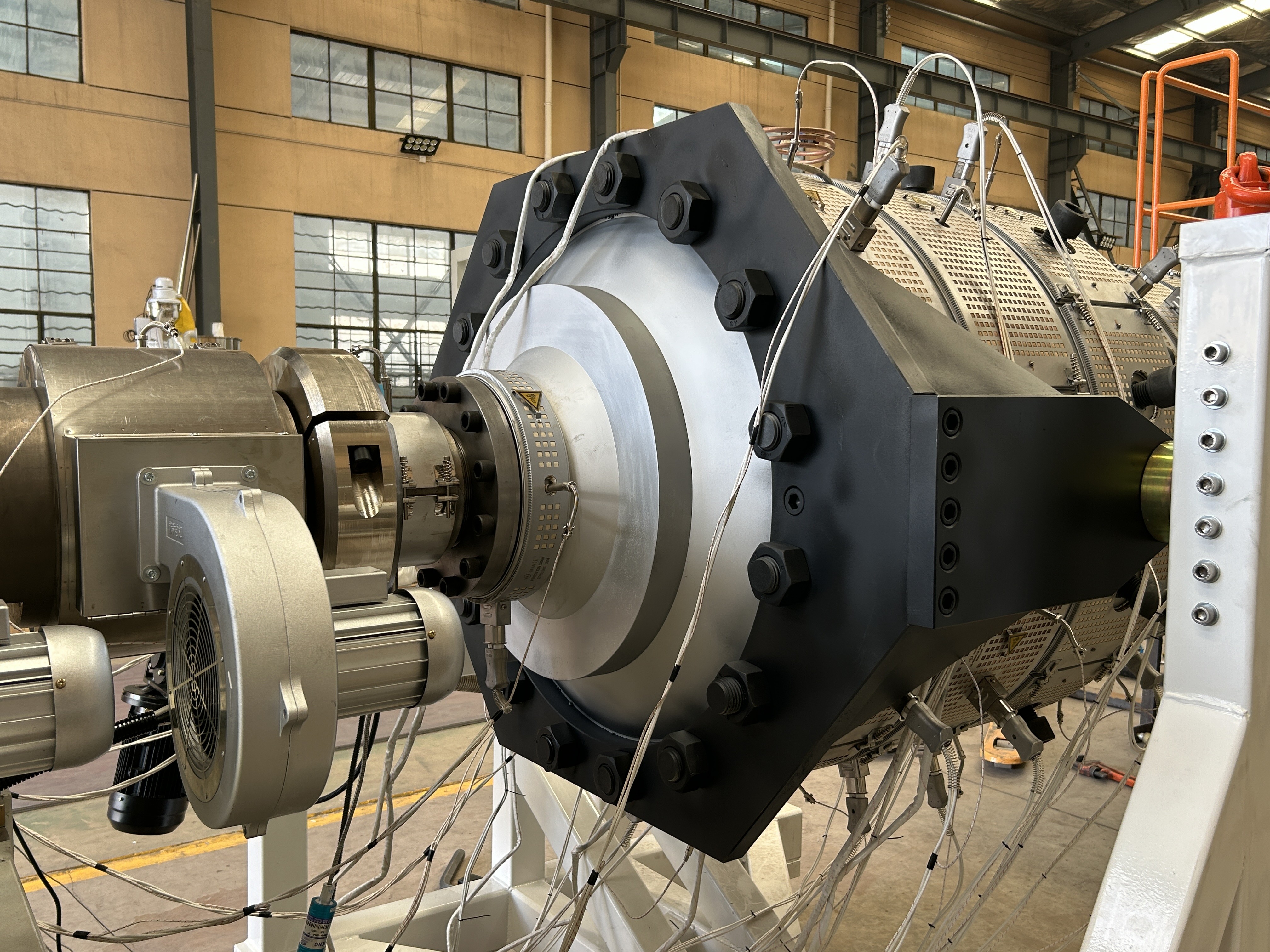

4. **تصميم القالب والمعايرة**:

- تأكد من أن تصميم القالب مناسب لبثق أنابيب CPVC، بأبعاد وهندسة مناسبة لإنتاج أنابيب ذات سمك جدار وقطر متسقين. قم بمعايرة القالب بشكل صحيح لتحقيق أبعاد أنابيب موحدة.

5. **التبريد والإخماد**:

- قم بتطبيق أنظمة تبريد وإخماد فعالة لتبريد أنبوب CPVC المبثوق بسرعة وتثبيت أبعاده. التبريد المناسب ضروري لمنع التواء أو تشوه الأنبوب وضمان الاستقرار الأبعادي.

6. **السحب والقياس**:

- تحكم في سرعة السحب وقياس أنبوب CPVC لتحقيق الأبعاد المطلوبة والتشطيب السطحي. يضمن السحب والقياس المناسبان توحيد قطر الأنبوب وسمك الجدار على طول الأنبوب.

7. **المراقبة وضمان الجودة**:

- قم بتطبيق نظام شامل للمراقبة وضمان الجودة للكشف عن أي عيوب أو تناقضات في أنابيب CPVC المبثوقة. قم بإجراء عمليات فحص واختبار منتظمة لضمان الامتثال للمواصفات والمعايير.

من خلال الإدارة الدقيقة لهذه النقاط أثناء عملية البثق، يمكن للمصنعين إنتاج أنابيب CPVC عالية الجودة تلبي المواصفات ومعايير الأداء المطلوبة.

تفاصيل خط البثق:

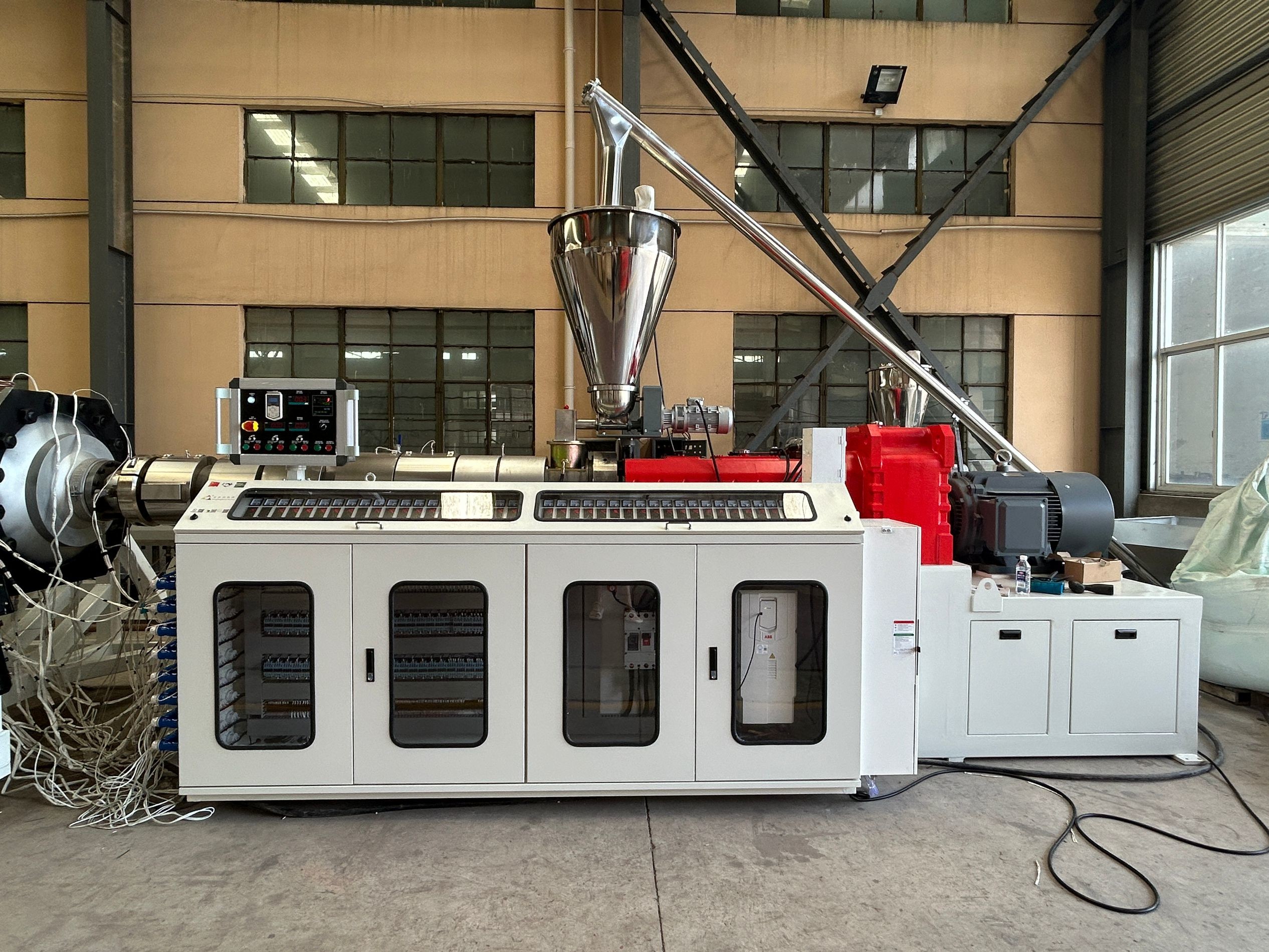

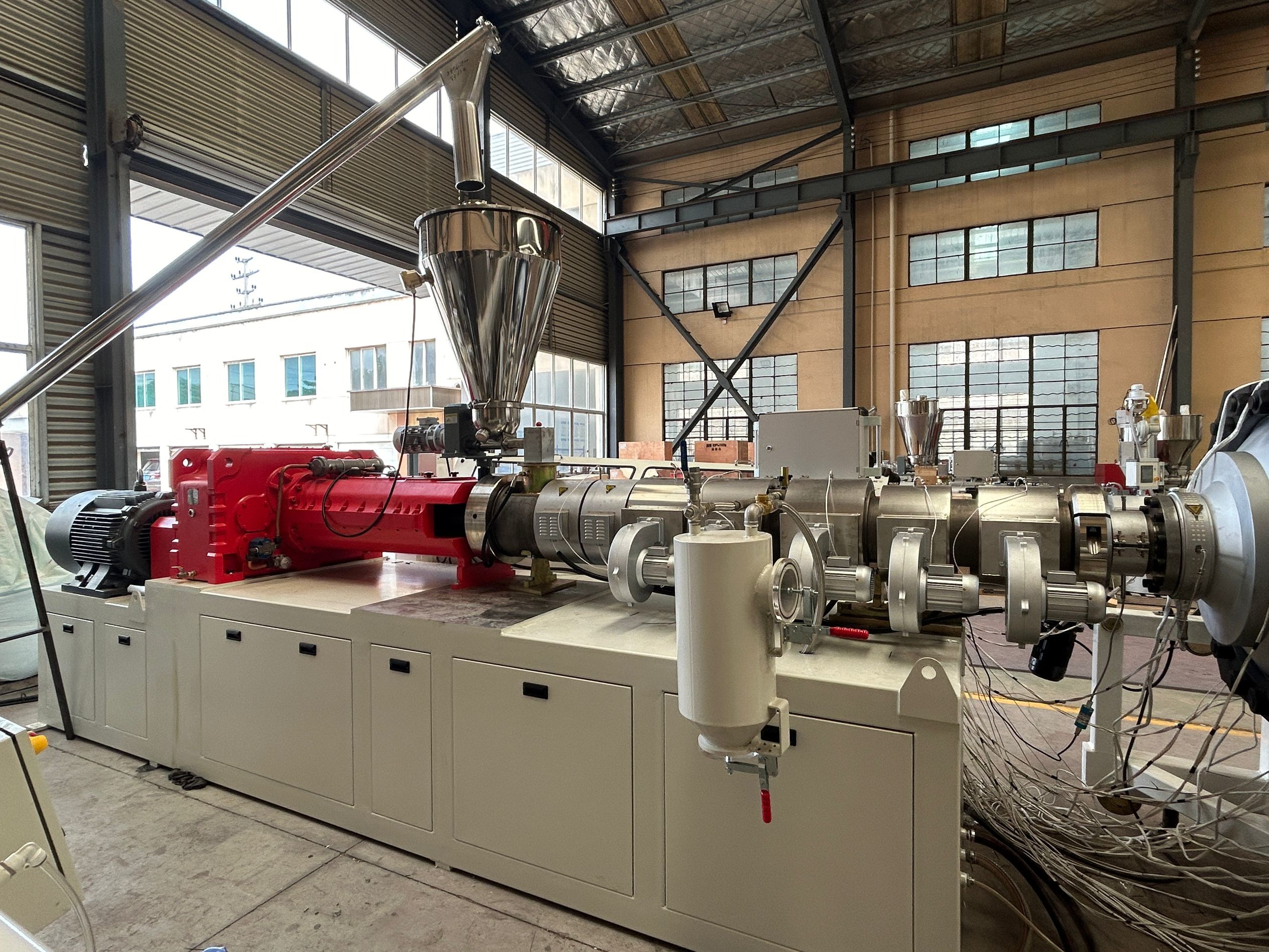

آلة بثق برغي مزدوج

تم تصنيع أجهزة البثق بمكونات من علامات تجارية رائدة لضمان استقرار الإنتاج والكفاءة ومتانة الماكينة. نظرًا للميزة اللاصقة لمادة PVC، نعتمد على 110 كيلو وات لخط البثق لضمان قوة الدفع. وفي الوقت نفسه، تم تصميم البرغي والأسطوانة الخاصة بنا خصيصًا لردع الخصائص المسببة للتآكل العالية.

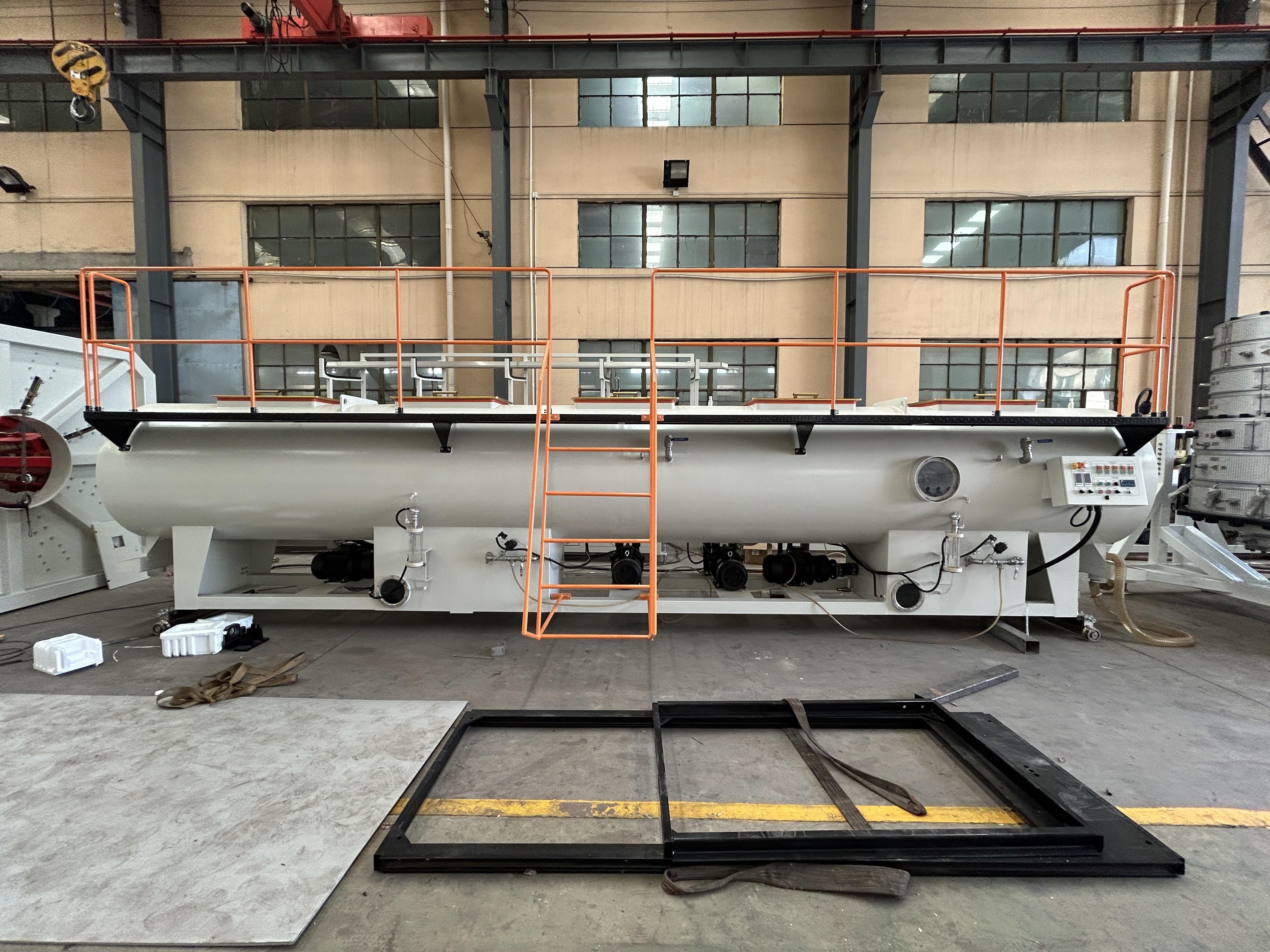

خزان معايرة وتبريد بالتفريغ الهوائي

يعتمد خزان معايرة التفريغ الهوائي على هيكل حجرتين: أجزاء معايرة التفريغ الهوائي والتبريد. يعتمد كل من خزان التفريغ الهوائي وخزان التبريد بالرش على الفولاذ المقاوم للصدأ 304. يضمن نظام التفريغ الهوائي الممتاز القياس الدقيق للأنابيب. قمنا بتمديد خزان التفريغ الهوائي والتبريد إلى 8 أمتار. مع عملية تبريد أطول بكثير، يمكن تبريد أنابيب PVC بشكل جيد والحصول على سطح أفضل.

وحدة السحب

نعتمد على أربع جنزرات على آلة السحب لضمان تشغيل الأنبوب المنتج بثبات وثبات. يمكن لوحدات السحب إجراء نموذج سحب مخصص بناءً على متطلبات إنتاج معينة عن طريق ضبط التحكم العام.

وحدة القطع

يضمن المشفر عالي الدقة طول قطع دقيقًا ومستقرًا. مع نظام تحكم PLC، يمكن قطعه عن طريق التشغيل اليدوي وفقًا للتطبيق المحدد. نظرًا للميزة المسببة للتآكل العالية لمادة PVC، فإن جميع أسطح وحدة القطع تعتمد على الفولاذ المقاوم للصدأ 304. وهذا يضمن عمر العمل لآلة القطع.

اتصل بنا:

أنبوب CPVC هو منتج جديد وشائع بين الأنابيب. لدينا خبرة كبيرة في مجال إنتاج أنابيب PVC، إذا كنت مهتمًا، يرجى الاتصال بي. يمكنني تقديم حلول مخصصة وإرسال العديد من مقاطع الفيديو العملية لإنتاج أنابيب PVC. نتطلع إلى استفسارك.
