جزئیات محصول:
|
نام: | خط اکستروژن لوله پی وی سی | جزئیات بسته بندی: | بسته بندی فیلم |
---|---|---|---|
پلاستیک: | پی وی سی | کاربرد: | لوله سازی |
ماده خام: | پودر پی وی سی | طراحی پیچ: | پیچ دوقلو مخروطی |
جنس پیچ: | 38CrMoALA | موتور: | زیمنس |
معکوس کننده: | ABB | حسگر دما: | OMRON |
برجسته: | خط اکستروژن لوله پی وی سی در حال اجرا پایدار,خط اکستروژن لوله پی وی سی دو پیچ,اکسترودر لوله پلاستیکی در حال اجرا پایدار |
خط اکستروژن لوله پی وی سی 16-315 میلی متر
خط تولید لوله پی وی سی شامل گروه اختلاط با سرعت بالا، اکسترودر دو پیچ مخروطی، قالب ها، مخزن آب خنک کننده کالیبراسیون قطر خلاء، چاپگر جوهر، برش اره، استکر و غیره است.
این خط از طراحی منحصربهفرد پیچ استفاده میکند، که با زمان باقیمانده کوتاه برای مواد در بشکه، و اثر ترکیبی و پلاستیکسازی خوب ویژگیهای آن را دارد.این جعبه کاهش با کیفیت فوق العاده، با طرح کلی زیبا، در حال اجرا پایدار و سر و صدای کم را تصویب می کند.بخاری سرامیکی پره ای برای گرمایش بشکه ای و سیستم خنک کننده هوا، کنترل دقیق دما را به ارمغان می آورد.سیستم گاز زدایی خلاء می تواند رطوبت و گازهای فرار مواد را از بین ببرد و کیفیت فوق العاده محصولات را تضمین کند.موتور اصلی از تنظیم کننده سرعت DC کنترل شده با سیلیکون یا تنظیم کننده سرعت فرکانس متغیر استفاده می کند که گشتاور خروجی پایدار و تنظیم سرعت کمتر را فراهم می کند.برای پردازش پودر PVC یا UPVC مناسب است.
جریان تولید:
مواد اولیه + افزودنی → اختلاط → انتقال مواد → تغذیه اجباری → اکسترودر دو پیچ مخروطی → قالب اکسترودینگ → واحد کنترل قطر → جعبه شکل دهی خلاء پاششی → مخزن آب خنک کننده نوع پاشش/غوطه وری → دستگاه علامت گذاری → تراکتور کاترپیلار → دستگاه برش → لوله استکر لوله → بازرسی و بسته بندی لوله
پارامتر فنی:
مدل | قطر لوله | اکسترودر | قدرت اکسترودر | ظرفیت |
LB-32A | 16-32 (چهار) | SJ65/132 | 37AC | 250 |
LB-32B | 16-32 (چهار) | SJ80/156 | 55 AC | 350 |
LB-50A | 16-50 | SJ45/90 | 15 AC | 100 |
LB-50B | 16-50 (دوبل) | SJ51/105 | 18.5 AC | 150 |
LB-50C | 16-50 (دوبل) | SJ65/132 | 37AC | 250 |
LB-63A | 16-63 | SJ51/105 | 18.5 AC | 150 |
LB-63B | 16-63 (دوبل) | SJ65/132 | 37AC | 250 |
LB-160 | 50-160 | SJ65/132 | 37AC | 250 |
LB-250 | 63-250 | SJ65/132 | 37AC | 250 |
LB-315 | 110-315 | SJ80/156 | 55 AC | 350 |
LB-630 | 315-630 | SJ92/188 | 110DC | 800 |
LB-800 | 560-800 | SJ105/216 | 160DC | 1100 |
اجزای اصلی خط تولید

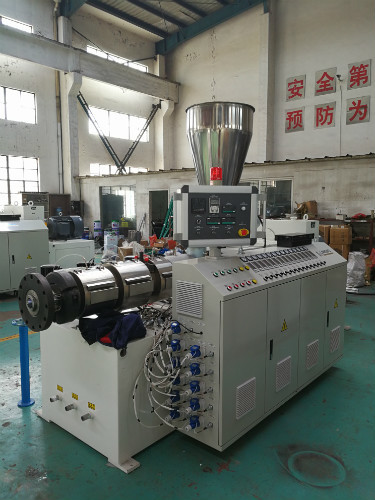

اکسترودر دو پیچ مخروطی: مجهز به سیستم تغذیه مواد با مقدار ثابت، سیستم کنترل دمای خودکار، سیستم اگزوز خلاء و سیستم کنترل سرعت اتوماتیک است.
این ساختار کنترل دقیق دمای مواد، پایداری پلاستیک سازی و سرعت تولید را تا حد زیادی بهبود می بخشد.موتور اصلی مبدل مستقیم یا مبدل فرکانس است.
قالب های اکسترود پی وی سی: مواد با کیفیت بالا 40Cr است.سطح قالب با پولیش و آبکاری کروم سروکار دارد.ساختار مارپیچ سر چندگانه را اتخاذ می کند.مذاب دارای فشار کم است.اکسترود در مقدار زیاد، سر قالب هنوز دمای پایین را حفظ می کند.

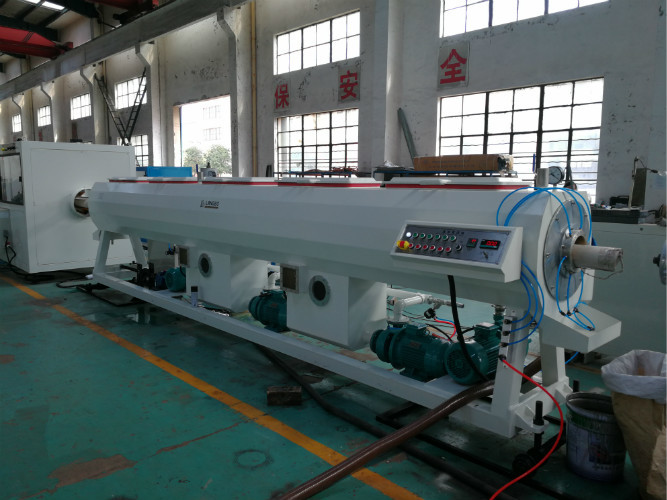

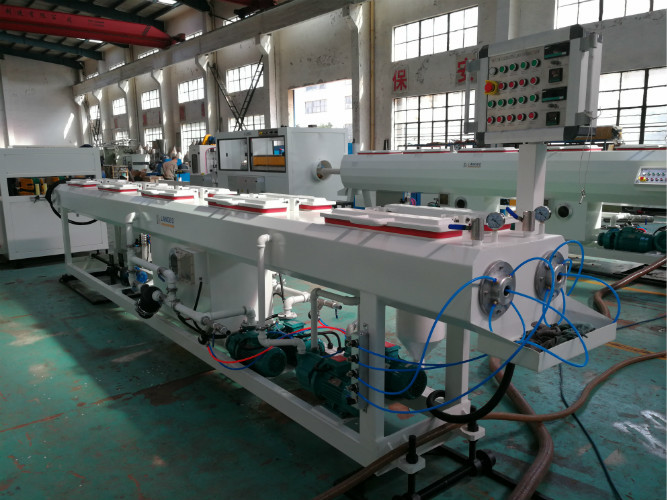

مخزن آب کالیبراسیون خلاء: جنس بدنه از تخته فولادی ضد زنگ با سختی بالا و کیفیت خوب است.این مقاومت در برابر فشار بالا، مقاومت در برابر خوردگی و دو مرحله ای برای لوله های با قطر بزرگ است.
الکتریسیته دمای آب را کنترل می کند.
جنس نازل پلاستیک مهندسی ABS است.قاب دستگاه سه بعدی قابل تنظیم است.حرکت از جلو به عقب از درایو کاهنده سیکلوئید و بالا و پایین و چپ و راست از تنظیم پیچ استفاده می کند.

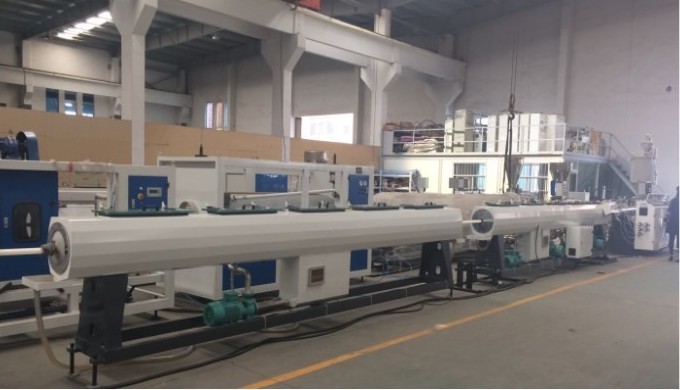

مخزن خنک کننده اسپری آب: بدنه از فولاد ضد زنگ ساخته شده است و سایه آن پرده شفاف PVC نرم است.شناور فولاد ضد زنگ سطح آب را تنظیم می کند و الکتریسیته دمای آب را کنترل می کند.جنس نازل پلاستیک مهندسی ABS است.

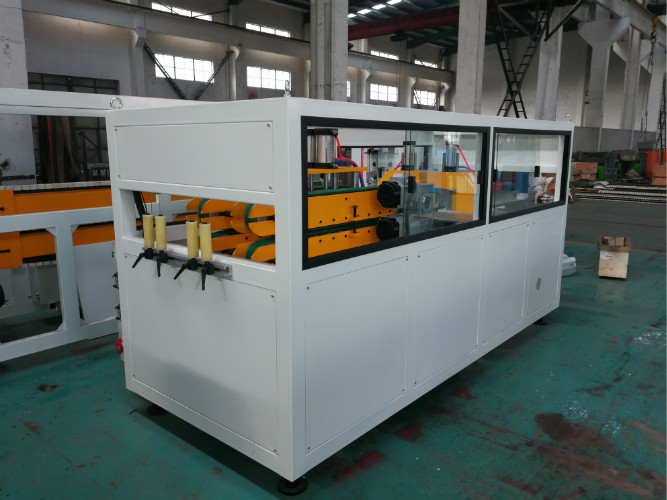

ماشین برداشت: رویکرد تبدیل فرکانس را اتخاذ می کند.هر قاب کششی با زنجیری منتقل می شود که حرکت همزمان هر مسیر را تضمین می کند.این گیره انعطاف پذیر پنوماتیک است.

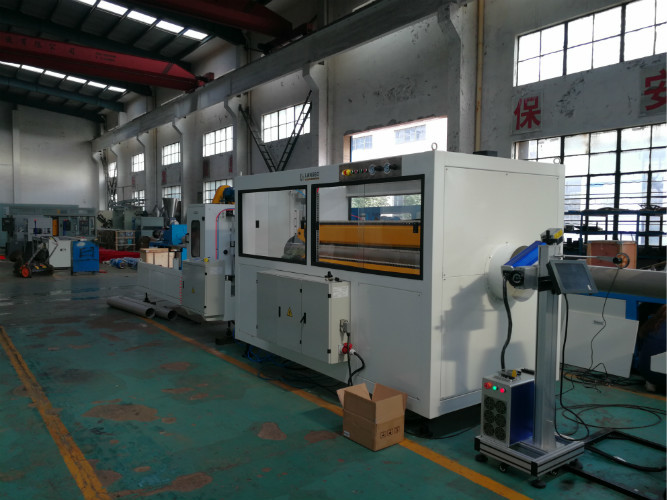

دستگاه برش: برش سیاره ای برای قطر زیاد است.تیغه چرخش می کند و قسمت برش و وارد کردن قسمت تیغه چرخش می کند.دارای ساختار برش زاویه ای، نیمه گیره آلومینیومی پنوماتیک و دستگاه تمیز کننده است.
سیستم کنترل: ما می توانیم سیستم کنترل زیمنس PLC را ارائه دهیم که سیستم کنترل هوشمند است.همچنین ما می توانیم سیستم کنترل معمولی را ارائه دهیم که از قطعات الکتریکی زیمنس، کنترل کننده دمای Omron استفاده می کند.عملیات ساده است.
اکسترودر مخزن خلاء
دستگاه حمل و نقلمخزن خلاء با عملکرد خنک کننده
دستگاه برش دستگاه حمل و نقل
